パウダースラッシュ成形用PVCコンパウンド

(Tatsuta Slush Compound)は自動車内装表皮用に龍田化学が開発したパウダースラッシュ用コンパウンドです。

カネカの樹脂開発技術と当社の配合技術の融合により開発した、物性・成形性に優れたPVCコンパウンドです。

■ 製品特性

・ TPU系に比べ塗装の必要が無い、人にも環境にも優しい素材
・ 高触感グレードから、高耐熱グレードまで、幅広く対応可能
・ 黒、ブラウンなど調色可能
・ 流動性が高く、パウダースラッシュ成形に最適
※ 上記は代表物性値であり保証値ではありません。

■ 用途例

・ 自動車インパネ表皮材など

基本物性

項目 高耐熱
グレード 		耐熱
グレード 		高触感
グレード 		評価方法
TSC-6101 TSC-2101 TSC-1101
粉体特性 安息角 33 31 31 円筒回転法
見かけ密度(g/ml) 0.58 0.59 0.63 JIS K7365:1999
表皮特性 比重(g/cm3) 1.20 1.17 1.19 水中置換法
硬度 51 61 73 ショアA
触感 ベリー
ソフト 		ソフト スムース 自社法
ガラス霞度(%) 0.3 0.2 0.1 100℃×20時間
ガラス転移点(℃) -20 -13 1 動的粘弾性特性
tanδピーク値
引張強さ(MPa) 85℃ 1.6 2.7 1.8 JIS K6251:2010
ダンベル形状:ダンベル状3号型
速度：200mm/分
23℃ 8.4 11.3 12.2
-20℃ 15.9 19.5 21.7
引張伸び(%) 85℃ 507 407 588
23℃ 431 323 308
-20℃ 213 241 117
引裂強さ(N/mm) 30 34 49 JIS K7128-3:1998
表面特性 耐スクラッチ性 異常なし 異常なし 異常なし 200gf
耐摩耗性 乾布 異常なし 異常なし 異常なし 200gf×100回
摩擦面　10mm×10mm
汗布 異常なし 異常なし 異常なし
耐薬品性 アルコール 異常なし 異常なし 異常なし 23℃×3時間
ガソリン 異常なし 異常なし 異常なし
カーワックス 異常なし 異常なし 異常なし
環境特性 加熱減量(%) 0.50 0.50 0.30 110℃×168時間

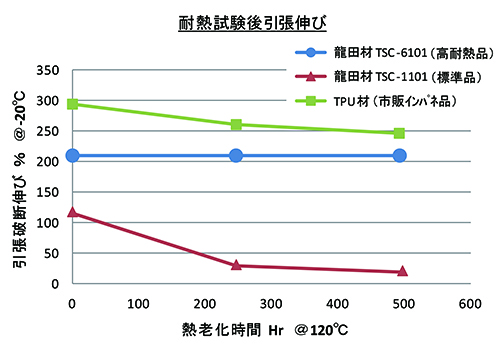

積層品特性(*1) 環境特性 耐熱老化性 引張伸び(%)
(-20℃)
 210 68 26 120℃×250時間後
JIS K6251:2010
ダンベル形状:ダンベル状3号型
速度：200mm/分
※ 表皮材の厚み：1.0mm
※ 上記は代表物性値であり保証値ではありません。
*1 発泡ウレタン(0.16g/cm3)と積層して実施。
