^®

３次元エンボス加飾シート

^®は成形加工性に秀でた龍田化学の高質感加飾シートです。

今までにない高い質感をもった表面デザインが可能なシートです。

質感を保ちながら成形加工が可能なシートです。

さまざまな成形加工方法に対応でき、成形加工後に塗装の必要が無く、人にも環境にも優しいシートです。

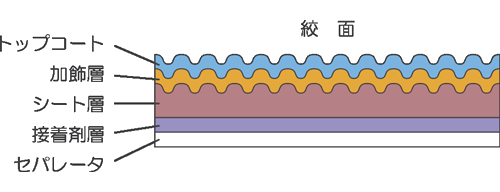

■ ^®の構成

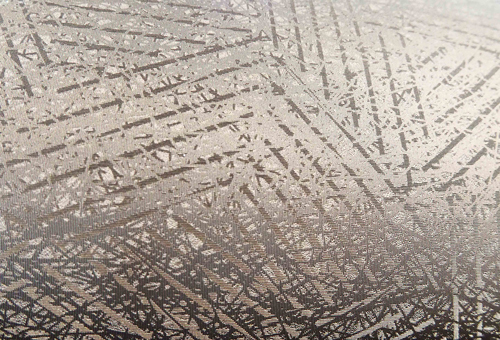

チェンジングエンボスパターン

■ 高意匠性と高成形性の両立

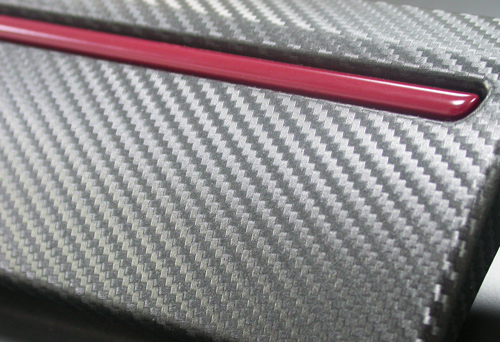

・繊細な絞による新しい意匠表現

・優れた絞保持性能

・成形時の高い形状追従性

■　成形加工（被覆）方法

・　オーバーレイ成形

（TOM、NATS、TFH等）

■　用途例

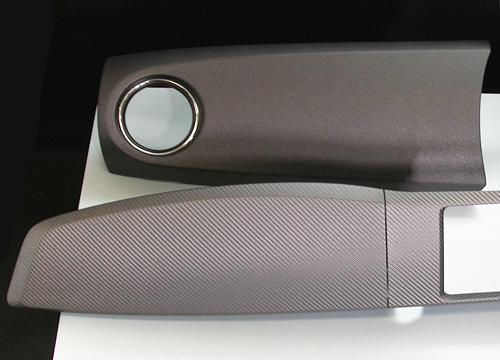

・　自動車内装パネル

^®基本物性

^®シート単体 (代表グレード厚み：0.35mm)
項目				評価結果	評価方法
高温特性	140℃引張強さ(MPa)		MD	0.28	JIS K6251:2010 ダンベル形状：ダンベル状2号型速度：500mm/分
	140℃引張強さ(MPa)		TD	0.14
	140℃引張伸び(%)		MD	745
	140℃引張伸び(%)		TD	729
環境特性	耐冷湿熱サイクル性			外観異常なし	^*1
表面特性^*2	耐摩耗性	テーバー式摩耗試験		4	250gf×200回摩擦面 20mm×20mm
	耐摩耗性	トラバース式摩耗試験		4	500gf×200回摩擦面 20mm×20mm
	耐薬品性	0.1N HCl		4	学振型摩耗試験機 200gf×200回摩擦面 20mm×20mm
		0.1N NaOH		5
		10%エタノール		5
		ガラスクリーナー		5
		レザークリーナー		4
		中性洗剤		4.5
		ベンジン		4
		レザーワックス		4.5
		保護ワックス		4.5

*1	-30℃×2時間 → 室温×0.5時間 →　90℃×2時間 → 室温×0.5時間 → 50℃,相対湿度95%×15時間 → 室温×0.5時間を3サイクルした後、表面観察

*2 判定基準
等級	異常の程度
5	全く認められないもの。
4	わずかに認められるが目立たないもの。
3	わずかであるが、明らかに認められるもの。
2	やや、著しいもの。
1	かなり著しいもの。

※	上記は代表物性値であり保証値ではありません。
