TM
内嵌式纹理装饰薄膜
TM是龙田化学一款既具有优秀成型加工性，又富有高质感性的装饰薄膜。
以本公司独特的加工技术，在薄膜透明涂层内部装饰上内嵌式纹理层。
保持薄膜表面平滑的同时，又能以内嵌式纹理图案表现3D感。是一款情不自禁想入手触摸，极具魅力的薄膜。
因为成型加工后无需喷涂，所以与人与环境既亲切又环保。

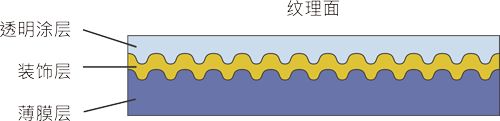

■ TM构成
■ 兼具设计创意和高成型性
| ・ | 表面平滑,并且能通过内嵌式纹理效果表达卓越的设计性 |
|---|---|
| ・ | 3D感效果、表面渐变效果、纵深感 |
| ・ | 适合于各种形状的高成型性 |
| ・ | 优越的内嵌式纹理保持性 |
■ 成型加工（包覆）方法
| ・ | 插入成型 |
|---|
■ 采用案例
| ・ |
汽车内饰面板 厨房系统面材等 |
|---|
TM基本物性
| 评价项目 | 评价结果 | 试验方法 | |||
|---|---|---|---|---|---|
| 耐高温特性 | 160℃拉伸强度（N） | MD | 1.50 |
JIS K6251:2010 哑铃形状：1号哑铃 拉伸速度：200mm/分 |
|
| TD | 1.56 | ||||
| 160℃拉伸强度（%） | MD | 253 | |||
| TD | 271 | ||||
| 加热后尺寸变化率(%) | MD | -0.9 | 100℃×1小时 | ||
| TD | -0.9 | ||||
| 耐环境性 | 耐光性*2 | 300小时 | 4.5 |
紫紫外线Fade Meter（衰减计） 黑面板温度=83℃ 仅光照 |
|
| 400小时 | 4 | ||||
| 耐热老化性 | 无异常 |
95℃×5小时→室温×0.5小时 2次 观察表面 |
|||
| 耐冷耐湿热循环性 | 外无异常 | *1 | |||
| 璃物性度（%） | 0.9 | ||||
| 表面物性*2 | 耐磨耗性 | 学振式磨耗试验 | 4 |
500gf×3,000次 摩擦面 20mm×20mm |
|
| 滑行式摩擦试验 | 5 |
1kgf×10,000次 摩擦面 20mm×20mm |
|||
| 耐药性 | 皮革清洁剂 | 5 |
学振式磨耗试验机 200gf×200次 摩擦面 20mm×20mm |
||
| 人工汗液 | 5 | ||||
| 轻油精 | 4.5 | ||||
| 防雾剂 | 4.5 | ||||
| 铅笔硬度 | Ｆ - H | JIS K5600-5-4:1999 | |||
| *1 | -30℃×2小时 → 室温×0.5小时 → 90℃×2小时 → 室温×0.5小时 → 50℃, 相対湿度 95%×15小时 → 室温×0.5小时，以上 3 个循环。 |
|---|
| 等級 | 异常程度 |
|---|---|
| 5 | 无变化。 |
| 4 | 稍微有变化，但不明显。 |
| 3 | 稍微有变化，而且明显。 |
| 2 | 变化较大。 |
| 1 | 变化非常大。 |
| ※ | 以上为代表性物性值，并非保证值。 |
|---|
