TM
3D立体压花装饰薄膜
TM是龙田化学一款既具有优秀成型加工性，又富有高质感性的装饰薄膜
这是一款史无前例的高质感性表面设计薄膜。
成型加工完成后，同时能保持质感的ABS系薄膜。
可对应各种成型加工方式。因为成型加工后无需喷涂，所以与人与环境既亲切又环保。

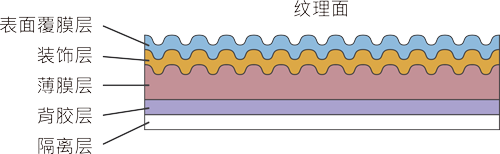

■ TM构成
表面变换式纹理效果
■ 兼具设计创意和高成型性
・ 根据细致的纹理表现新颖的设计
表面变换效果、３Ｄ感效果
・ 优秀的纹理保持性能
・ 适合各种形状的高成型性
■ 成型加工（包覆式）方法
・ 包覆式成型方式
（成型设备如TOM、NATS、TFH等）
■ 采用例
・ 多家主机厂均有采用实绩
TM基本物性
| 评价项目 | 评价结果 | 试验方法 | |||
|---|---|---|---|---|---|
| 耐高温特性 | 140℃拉伸强度（MPa） | MD | 0.28 |
JIS K6251:2010 哑铃形状：哑铃状2号型 速度：500mm/分 |
|
| TD | 0.14 | ||||
| 140℃拉伸强度(%) | MD | 745 | |||
| TD | 729 | ||||
| 耐久性 | 耐冷,耐湿热循环性 | 无异常 |
*1 |
||
| 表面特性*2 | 耐摩耗性 | Taber式摩擦实验 | 4 |
250gf×200次 摩擦面 20mm×20mm |
|
| 滑行式摩擦实验 | 4 |
500gf×200次 摩擦面 20mm×20mm |
|||
| 耐药性 | 0.1N HCl | 4 |
学振式磨耗机 200gf×200 次 摩擦面 20mm×20mm |
||
| 0.1N NaOH | 5 | ||||
| 10% 乙醇 | 5 | ||||
| 玻璃清洁剂 | 5 | ||||
| 皮革清洁剂 | 4 | ||||
| 10% 中性洗剂 | 4.5 | ||||
| 轻油精 | 4 | ||||
| 皮革保护蜡 | 4.5 | ||||
| 护发蜡 | 4.5 | ||||
| *1 | -30℃×2小时→室温×0.5小时→90℃×2小时→室温×0.5小时→50℃,相対湿度95%×15小时→室温×0.5小时，以上3个循环 |
|---|
| 等級 | 异常程度 |
|---|---|
| 5 | 无变化。 |
| 4 | 稍微有变化，但不明显。 |
| 3 | 稍微变化，而且明显。 |
| 2 | 变化较大。 |
| 1 | 变化非常大。 |
| ※ | 以上为代表性的物性值，不作为保证值。 |
|---|
